ОПИСАНИЕ
Описание и области применения

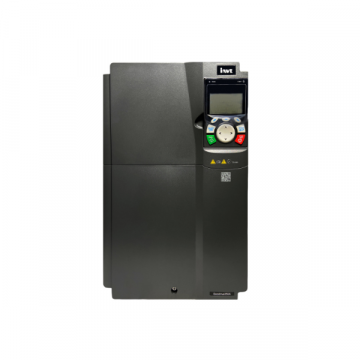

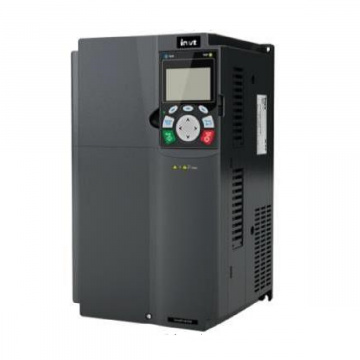

Универсальный векторный преобразователь частоты INVT серии GD350A — это идеальное решение для электроприводов, требующих высокой динамики, точного контроля скорости и момента, а также управления моментом на валу двигателя. Он отлично подходит для использования в механизмах с переменным моментом сопротивления.
INVT GD350A идеально подходит для работы с лебёдками, тельферами, подъёмными кранами, лифтами, скиповыми подъёмниками, насосно-вентиляторными системами и другим аналогичным оборудованием.
Благодаря замкнутому векторному алгоритму управления с датчиком обратной связи по скорости, INVT GD350A обеспечивает непревзойдённую точность в установившихся режимах и широкий диапазон регулирования. Частотный преобразователь демонстрирует феноменальную перегрузочную способность и отличные динамические характеристики на переходных режимах.
Встроенная функция энергосбережения значительно снижает потребление электроэнергии при работе в режиме ПИД-регулирования, что делает INVT GD350A не только эффективным, но и экологически чистым выбором. Устройство оснащено большим набором аналоговых и дискретных входов/выходов.
Лёгкость в программировании, развитая система защиты преобразователя и двигателя, встроенный фильтр ЭМС и наличие внешних интерфейсов делают INVT GD350A идеальным выбором для самых разнообразных задач. Выбирайте INVT GD350A для надёжного и эффективного управления вашими электроприводами!
Технические характеристики
Мощность от 1,5 до 500 кВт
Напряжение: 380—440 В, -15%... +10%
Входная частота: 50/60 Гц, колебание: ± 5%
Тип управления: скалярный, векторный
Перегрузочная способность в режиме G: 150% от номинала в течение 60 с, 180% — 10 с, 200% — 1 секунда
Перегрузочная способность в режиме P: 120% от номинала в течение 60 с
Глубина регулирования: 1:100
Дискретные входы: 6 штук
Транзисторный выход с открытым коллектором: 1 штука
Релейные выходы: 2 штуки
Аналоговые входы: 2 канала (0...10 В / 0...20 мА)
Аналоговые выходы: 1 канал (0...10 В / 0...20 мА)
Автоматическое регулирование напряжения (AVR)
Встроенный ПИД-регулятор
Встроенный порт RS-485: поддержка стандартных Modbus RTU
Многофункциональная клавиатура – быстрый доступ ко всем параметрам пользователя
Температура окружающей среды: -10…+50°C
Развитая система защиты (более 30 защитных функций)
Степень защиты: IP20
Встроенный EMC фильтр уровня C3
