GD600-CON2 Воздушный дефлектор. Клавиатуры и комплектующие INVT

4 054 руб.

(0)

Cделать заявку

Цена 4 054 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Бренд	INVT
Степень защиты	IP20
Артикул	36004-01119

Доставка 0 руб.

Наличие 100%

100% Качество

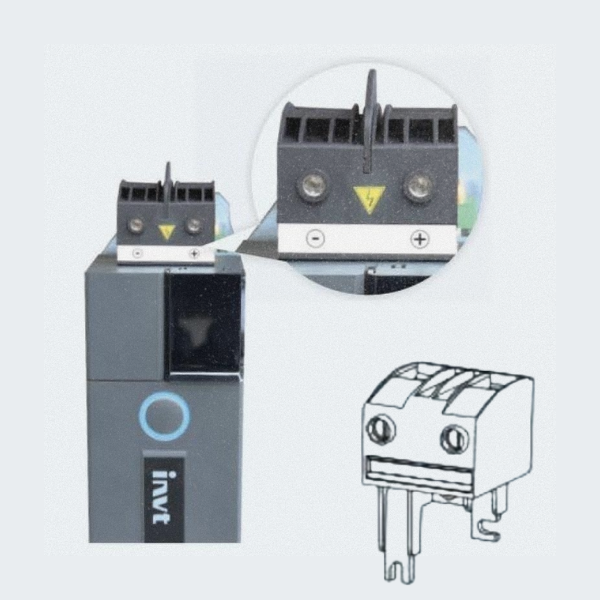

Воздушный дефлектор INVT GD600-CON2

внешний терминал для частотных преобразователей серии GD600 мощностью свыше 11 кВт

Воздушный дефлектор GD600-CON2 (артикул GD600-CON2) — штатный аксессуар частотных преобразователей INVT серии GD600. Устройство выполняет функцию выносного терминала и одновременно работает как воздушный дефлектор для частотного преобразователя, оптимизируя конвекционный теплоотвод от силовых модулей ПЧ. Применяется при монтаже преобразователей частоты мощностью более 11 кВт в шкафах управления, на станциях АСУ ТП, в приводах насосных агрегатов, компрессоров, вентиляторов и конвейерных линий.
Конструктивные особенности
Воздушный дефлектор для преобразователя частоты INVT GD600-CON2 конструктивно объединяет интерфейсный модуль с клеммной колодкой и отводящий воздуховод. Корпус выполнен из негорючего термостойкого ABS-пластика. Монтажная рама совместима с посадочными размерами корпусов ПЧ GD600 типоразмера от 11 кВт и выше. Подключение к устройству — через шинные клеммы, рассчитанные на сечение проводников до 2,5 мм². Комплект поставки включает крепёж и ответные части разъёмов для подключения цепей управления и блокировок.

Технические характеристики

Параметр	Значение
Производитель	INVT
Совместимость	ПЧ INVT серии GD600, мощность > 11 кВт
Тип изделия	Воздушный дефлектор / выносной терминал
Степень защиты по ГОСТ 14254 (IP)	IP20
Диапазон рабочих температур	от –10 °C до +50 °C
Относительная влажность (без конденсации)	до 95 %
Тип клеммного подключения	Шинные клеммы, необслуживаемые
Сечение подключаемых проводников	до 2,5 мм²
Материал корпуса	ABS-пластик, класс горючести UL94 V-0

Функциональные возможности

Разделение воздушных потоков. Воздушный дефлектор направляет нагретый воздух от радиатора силовых IGBT-модулей за пределы шкафа автоматики, исключая паразитный перегрев соседнего оборудования и органов управления.
Удалённый доступ к клеммам. Выносная колодка с шинными клеммами дублирует цепи дискретных и аналоговых входов/выходов ПЧ, позволяя производить коммутацию и диагностику без вскрытия основного отсека преобразователя.
Снижение температуры внутри шкафа. По данным INVT, применение воздушного дефлектора для частотного преобразователя GD600-CON2 сокращает локальный перегрев в зоне монтажа на 8–15 °C при номинальной нагрузке ПЧ (данные получены на стенде при температуре окружающей среды +25 °C и высоте над уровнем моря до 1000 м).

Монтаж и совместимость
Дефлектор устанавливается на верхнюю панель ПЧ GD600 через штатные крепёжные отверстия. Дополнительного инструмента, кроме отвёртки с плоским шлицем, не требуется. Среднее время монтажа — 3–5 минут. После фиксации корпуса выполняется подключение шинных клемм согласно схеме, приведённой в руководстве по эксплуатации GD600 (раздел External Terminal Connection).
Комплект совместим со следующими типоразмерами ПЧ GD600:

GD600-011G-4 (11 кВт, 3 фазы 380 В)
GD600-015G-4 (15 кВт)
GD600-018G-4 (18,5 кВт)
GD600-022G-4 (22 кВт)
GD600-030G-4 (30 кВт)
GD600-037G-4 (37 кВт)
GD600-045G-4 (45 кВт)
GD600-055G-4 (55 кВт)
и более мощные модификации серии.

Как получить консультацию или купить воздушный дефлектор GD600-CON2
Получить техническую консультацию по подбору воздушного дефлектора для частотного преобразователя GD600 либо купить товар можно
по телефону +7 (499) 707-15-76 или отправив запрос на электронную почту info@ruselkom.ru.
При обращении укажите модель и мощность ПЧ — мы проверим совместимость и сообщим актуальные сроки поставки.
