Применение приводов INVT в цементной промышленности
Краткое описание решений для производства цемента
|
|

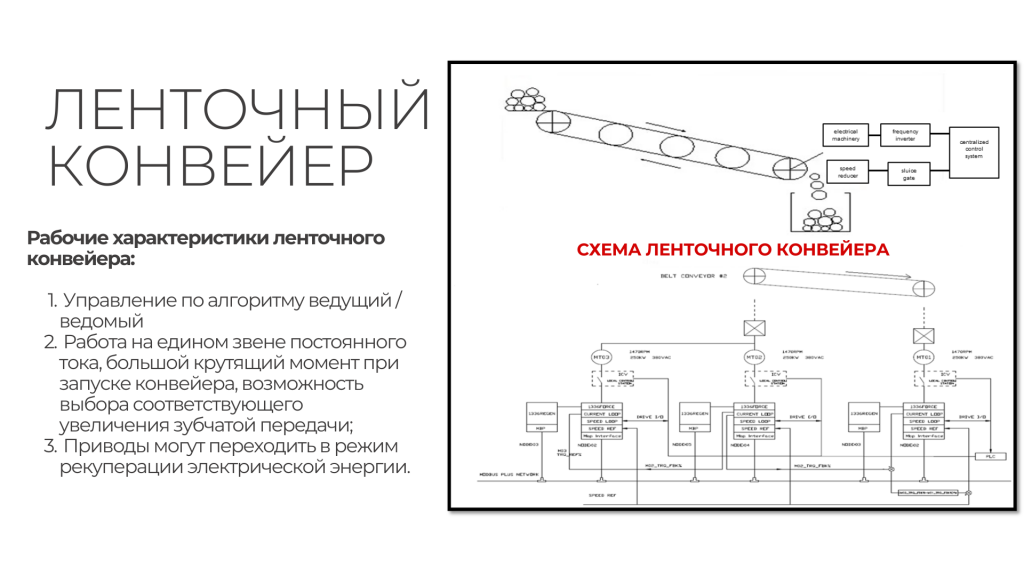

Ленточный конвейер |
GD800 IPE300 GD5000 |
|
|
Устройства для подачи сырья |
IPE300 GD350 |
|
|
Высокотемпературный вентилятор |
GD5000 |
|
|
Шаровая мельница, |
GD5000 |
|
Вертикальная мельница |
||
|
|
Главный привод вращающейся печи |
GD800Pro |
|
|
Выбор порошка |
IPE300 |
|
|
Внесение добавок |
IPE300 |
|
|
Винтовые вентиляторы |
IPE300 GD350 |
.png "Решения для цементной промышленности_Русэлком и INVT_06.07.2025 (3).png")
Краткое описание программы:
На стороне выпрямителя используется метод активного входного каскада AFE, используется устройство полного управления IGBT для выполнения ШИМ-выпрямления для реализации обратной связи в форме синусоидального сигнала полной мощности, добавляется блок LCL, используется контур напряжения шины постоянного тока, контур фазовой автоподстройки, контур автоматической регулировки напряжения AVR, контур автоматической регулировки ACR, преобразование координат и векторное преобразование VD, а также автоматическое управление приводом IGBT в соответствии с напряжением сети, напряжением шины и входным током для эффективного обеспечения качества питания с обратной связью.

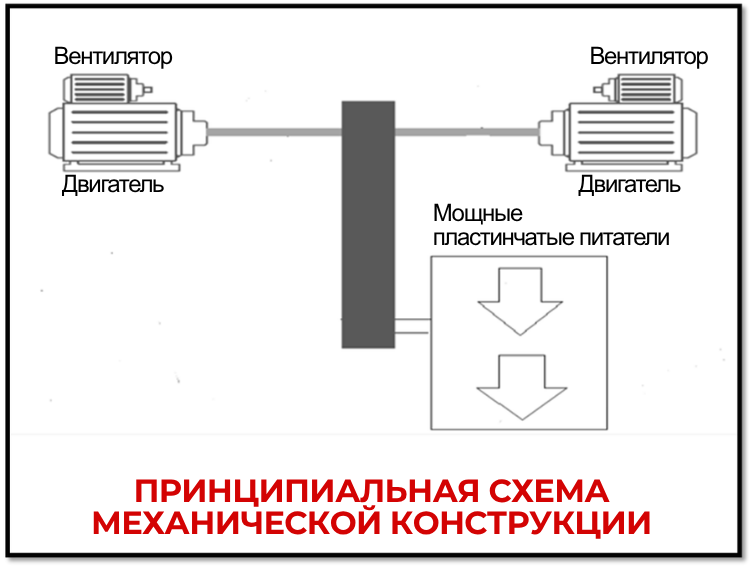

Мощные пластинчатые питатели
Устройство подачи пластин для тяжелых условий эксплуатации предназначено для приведения в действие двигателя, через муфту и редуктор для приведения во вращение вала звездочки, через зацепление зубьев звездочки и штифтов цепи, перетаскивая цепную пластину для непрерывного линейного перемещения, цепная пластина поддерживается опорными колесами и звездочками, установленными на раме, а благодаря регулировке натяжного устройства цепь и звездочка правильно входят в зацепление, что позволяет выполнять задачу транспортировки и подачи материалов.
Общий податчик тяжелых пластин приводится в движение двумя двигателями одновременно с цепной пластиной, поэтому необходимость в распределении мощности и управлении двигателем по принципу «ведущий/ведомый» отпадает из-за простой механической электрической поддержки, электронный шкаф управления не оснащен контроллером, что приводит в действие функцию управления по принципу «ведущий/ведомый», для достижения цели плавной работы цепной пластины. Кроме того, эта машина работает в неблагоприятных условиях с большим количеством пыли, что является проверкой пылезащищенности водителя.
.png "Решения для цементной промышленности_Русэлком и INVT_06.07.2025 (2).png")

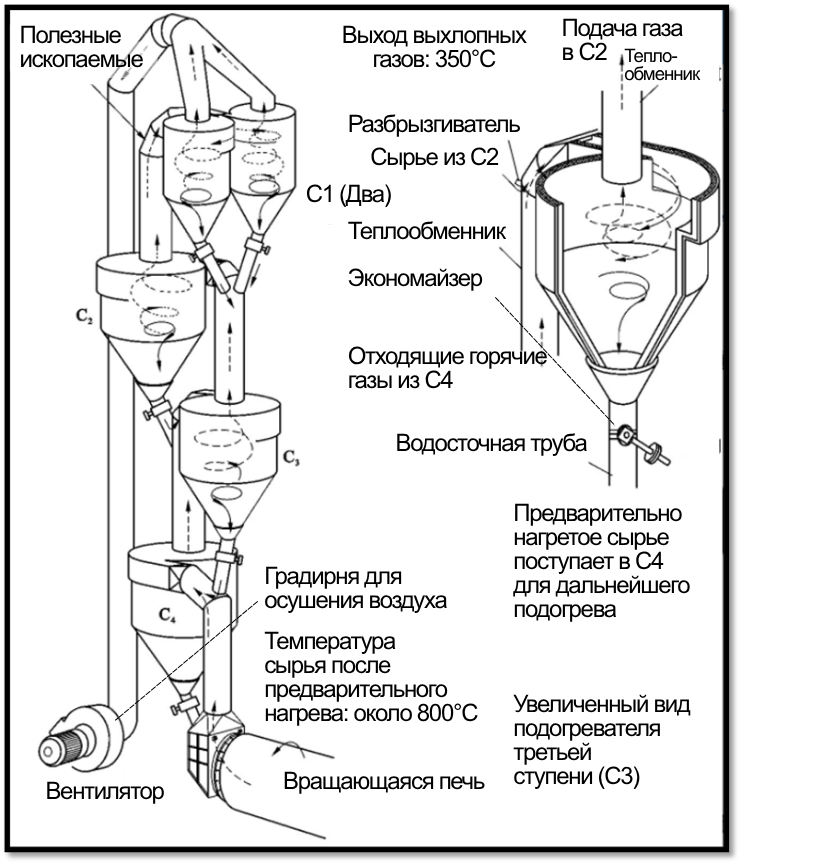

Хвостовой высокотемпературный вентилятор печи
Высокотемпературный вентилятор является источником питания системы обжига, печи, системы предварительного нагрева, отрицательное давление окружающей среды, поток газа питаются от высокотемпературного вентилятора. Общая мощность линии 5000 тонн в сутки, полное давление высокотемпературного вентилятора 7500 Па, объем воздуха 900 000 кубических метров, температура рабочей среды 250 ℃, максимальная 450 ℃. Высокотемпературный вентилятор, расположенный перед системой предварительного нагрева, высасывает горячий воздух от печи, предварительного нагревателя, печи разложения и других узлов системы подачи горячего воздуха и подаёт его далее по технологической цепочке. Дальнейшая часть цепочки включает сырьевой мельничный комплекс и систему обработки отходов. Нестабильная работа высокотемпературного вентилятора может привести к выходу из строя системы предварительного нагрева.
.png "Решения для цементной промышленности_Русэлком и INVT_06.07.2025 (5).png")
Цементное производство требует бесперебойной и надёжной работы оборудования. Подберём решение под ваш технологический цикл.
